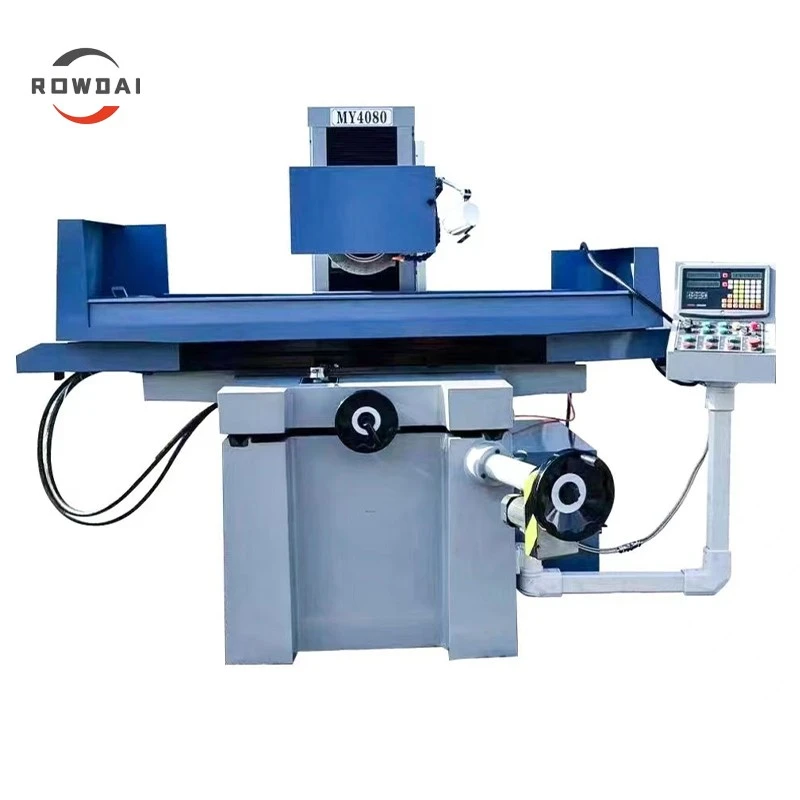

Šis naujas paviršiaus šlifuoklis daugiausia naudojamas įvairioms medžiagoms, pvz., plienui, ketui ir spalvotiesiems metalams šlifuoti, naudojant šlifavimo disko periferiją.
Priklausomai nuo medžiagos ir ruošinio formos, gali būti naudojami įvairūs suspaudimo ir padėties nustatymo būdai. Bendriems plokštiems paviršiams šlifuoti galima naudojant elektromagnetinį griebtuvą arba tiesiogiai pritvirtinant ruošinį prie darbo stalo. Plokšti paviršiai, stačiakampiai{2}}paviršiai, savavališki kampai, cilindriniai galiniai paviršiai ir kitos specialios formos gali būti šlifuojami naudojant tvirtinimo elementus arba daugiafunkcinius didelės-galios elektromagnetinius griebtuvus.
Savybės
- Šlifavimo rato aušinimo sistema susideda iš atskiros aušinimo sistemos su aušinimo skysčio purkštukais ant šlifavimo rato ir atskiro aušinimo vandens bako viename įrangos gale.
- Viename naujos paviršiaus šlifavimo mašinos lovos gale yra nepriklausomas tepimo kontrolės alyvos bakas, kuris nuolat sutepa darbo stalo judesio kreipiamuosius bėgius.
- Naujasis paviršiaus šlifavimo kreipiamasis bėgelis turi V-formą ir plokščią geležinį-plastikinį kreipiamąjį bėgį.
- Šlifavimo disko galvutei naudojamas dvigubas{0}}sluoksnis, užtikrinantis tvirtumą; šlifavimo galvutės judesiai aukštyn ir žemyn yra slankiojančios plokštės struktūra, kuri gali užkirsti kelią netiksliui padavimui dėl ilgo tarnavimo laiko.
Techniniai parametrai
|
Aprašymas |
Vienetas |

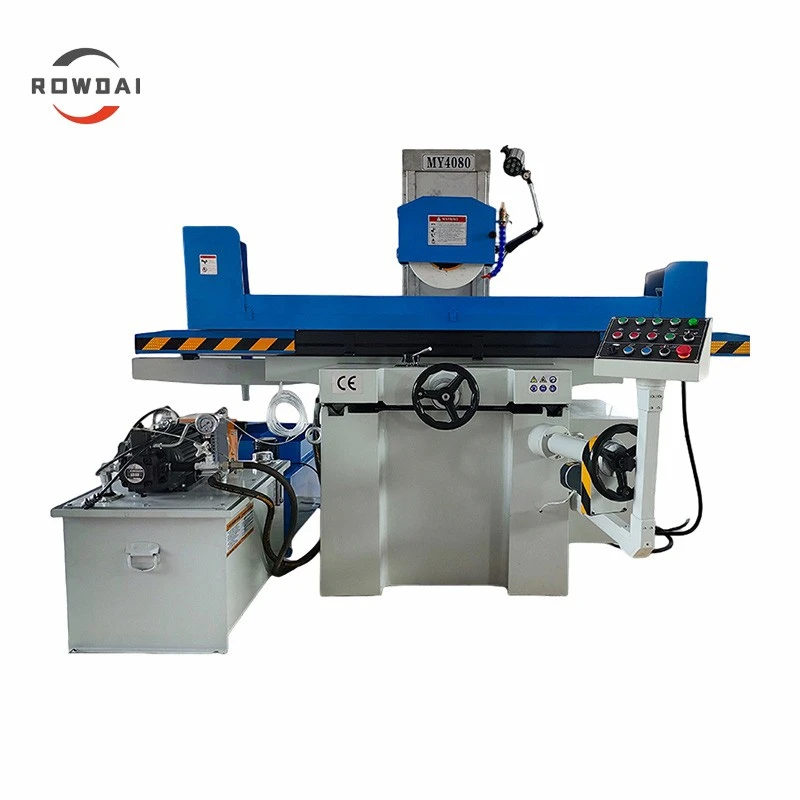

MY4080 |
|
|
Stalo dydis (W × L) |
mm |
400×800 |
|
|
Maks. išilginė kelionė |
mm |
830 |
|
|
Kryžminis tranas |
mm |
420 |
|
|
Maks. atstumas nuo veleno centro iki stalo |
mm |
500 |
|
|
Magnetinio griebtuvo dydis |
mm |
400×800 |
|
|
Stalo išilginio judėjimo greitis |
m/min |
7 - 16 |
|
|
Stalas skersinis judėjimas |
Automatinis tiekimas |
mm/min |
0.1 - 8 |
|
Greitas greitis |
m/min |
990 |
|
|
Rankinio rato padavimas |
mm/div. |
0.02 |
|
|
Rato galvutė vertikaliai judėjimas |
Automatinis tiekimas |
mm / eiga |
-- |
|
Greitas greitis |
mm/min |
610 |
|
|
Rankinio rato padavimas |
mm/div. |
0.01 |
|
|
Šlifavimo diskas |
Greitis |
aps./min |
50 Hz 1450 60 Hz 1750 |
|
(OD × P × ID) Dydis |
mm |
350×40×127 |
|
|
Apdoroto paviršiaus lygiagretumas pagrindo paviršiui |
mm |
300:0.005 |
|
|
Veleno variklis |
KW |
4 |
|
|
Hidraninis variklis |
KW |
2.2 |
|
|
Aušinimo siurblio variklis |
KW |
0.09 |
|
|
Kryžminio padavimo variklis |
KW |
0.06 |
|
|
Maks. Stalo apkrova (įskaitant magnetinį griebtuvą) |
kg |
200 |
|
|
Bendra vardinė galia |
KW |
7 |
|
|
Mašinos aukštis |
mm |
1890 |
|
|
Bendras svoris |
kg |
2.75 |
|
|
Pakuotės matmenys (L × P × A) |
mm |
2300*1900*2170 |
|
Sstandartiniai priedai
- Aušinimo skysčio bakas
- Balansuojanti pavėsinė
- Rato flanšas
- Ratų ištraukiklis
- Išlyginamasis pleištas ir varžtas
- Įrankių dėžė ir įrankiai
- Standartinis šlifavimo diskas
- Veikianti lempa
- Ratų komodos stovas
- Deimantinis rašiklis
